蝸桿減速機導程角

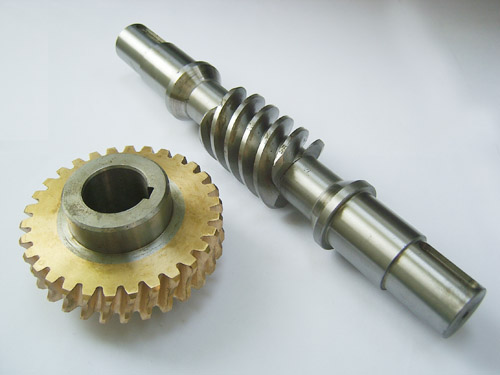

蝸桿導程角X蝸輪蝸桿減速機的形成原理與螺旋相同，所以蝸桿軸向齒距pa與蝸桿導程pz的關系為pz＝z1pa由下圖可知：

tanγ=pz／πd1＝z1pa／πd1＝z1m／d1＝z1／q

導程角γ的范圍為3.5°一33°。導程角的大小與效率有關。導程角大時，效率高，通常γ＝15°-30°。并多采用多頭蝸桿。但導程角過大，蝸桿車削困難。導程角小時，效率低，但可以自鎖，通常γ＝3.5°一4.5°

“螺紋升角”，也叫“導程角”，在中徑圓柱或中徑圓錐上，螺旋線的切線與垂直于螺紋軸線的平面的夾角。

　　計算方法：正切阿爾法＝導程÷(中徑×3.14)。“牙型角”是規定的。圓柱管螺紋牙型角55度。

　　其他螺紋牙型角如下：

　　公制：60度。英制：55度。圓錐：55度和60度。梯型30度。
