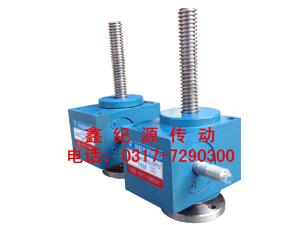

CS蝸輪絲桿升降機

CS蝸輪絲杠升降機是將蝸輪減速器和絲杠螺母副等巧妙地結合在一起組成的一個運動單元。它既可以單獨使用，又可以象拼積木似地通過聯接件快捷組合，實現物體的升降、往復、翻轉等運動。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

CS蝸輪絲桿升降機的詳細內容

【產品說明】

CS蝸輪絲杠升降機作為一種功能部件已被廣泛應用于各行各業。例如：機械行業的傳動裝置、數控執行裝置；冶金行業的軋輥運動裝置、煉鋼廠鋼包提升和翻轉裝置以及人所不能及的場所的運動傳遞裝置；鐵路車輛行業的車輛舉升架，大型柔性夾緊、轉位工裝、焊接機器人等；建筑行業的舉升裝置、大型門窗自動或遙控開啟裝置；水利等行業用閘門的開啟裝置、雷達及太陽能遙感裝置；醫療器械、升降舞臺及汽車制造業的舉升裝置；以及航空航天、國防軍事的傳動裝置等等。事實上，蝸輪絲杠升降機幾乎可以在任何需要實現機械位移傳動的地方使用。

CS系列方形蝸輪絲杠升降機采用獨特的方形殼體，使其結構十分緊湊，體積小，重量輕，安裝極其方便靈活。它各面均可以安裝，安裝方式多樣，多臺使用時位置緊湊、整齊、美觀。方形殼體材料有鋁合金和鑄鐵兩種（一般25KN以下規格選用鋁合金材料，也可按用戶要求定制）。

CS系列方形蝸輪絲杠升降機具有噪音小，可靠性高，動力源廣泛，功能多樣，使用壽命長等優點?？梢詥闻_也可以組合使用，能按一定程序準確控制調整提升或推進的高度；可以用電機或其他動力源直接帶動，也可以手動；有多種裝配方式可以選擇，提升高度可按用戶要求定制。升降機在撤消動力時能自鎖。另外，標準配置的“N型”CS系列方形蝸輪絲杠升降機輸入軸每轉1圈，即提升1㎜；“L型”的輸入軸每轉1圈，即提升0.25㎜。換算極其方便。

CS系列方形蝸輪絲杠升降機承載能力有2.5KN，5KN，10KN，25KN，50KN，150KN，250KN，350KN，500KN等（即0.25～50T）。一般最高輸入轉速為1500 r/min，最大提升速度1.5 m/min。
【CS型蝸輪絲杠升降機形式、規格的表示】：
形式、規格的表示

機體規格

分為：CS2.5～CS500共9種，提升力依次為2.5KN～500KN。

傳動比

N 型——普通速比；

L 型——慢速速比。

結構形式

A 型——絲杠作軸向移動，不旋轉；

B 型——螺母作軸向移動，絲杠作旋轉運動。

絲杠接頭類型

A型結構形式的絲杠頭部分為：1型（圓柱），2型（法蘭），3型（螺紋），4型（扁頭），5型（開口）共五種；

B型結構形式的絲杠頭部分為：1型（圓柱），0型（無接頭）共二種。

附加要求（可選）

A型結構形式的附加要求有：滾珠絲杠型（B）、帶防轉裝置（P）、帶防護罩（S）共三種；

B型結構形式的附加要求有：滾珠絲杠型（B）、帶防護罩（S）共二種。

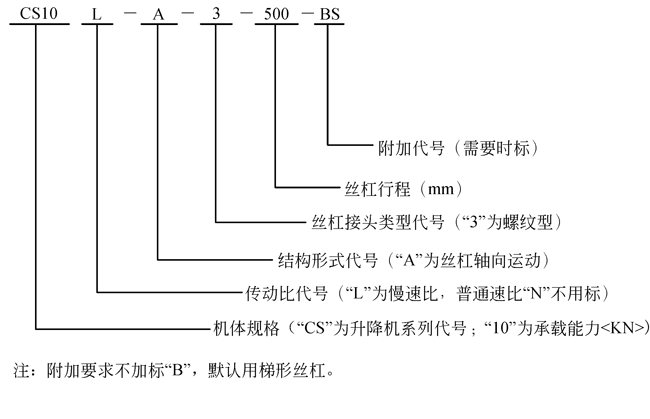

表示方法

CS型蝸輪絲杠升降機主要性能參數表

型號 CS	單位	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
最大提升力	KN	2.5	5	10	25	50	150	250	350	500
最大拉負荷	KN	2.5	5	10	25	50	150	250	350	500
梯形絲杠規格①		14×4	18×4	20×4	30×6	40×7	60×9	80×10	100×10	120×14
普通速比		4:1	4:1	4:1	6:1	7:1	9:1	10:1	10:1	14:1
普通速比時每轉提升量	mm/r	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
慢速速比		16:1	16:1	16:1	24:1	28:1	36:1	40:1	40:1	56:1
慢速速比時每轉提升量	mm/r	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
環境溫度20℃，負荷比20%/hr 時的最大驅動能力②	KW	0.18	0.3	0.5	1.2	2.3	5.1	10	15	22
環境溫度20℃，負荷比10%/hr 時的最大驅動能力②	KW	0.25	0.42	0.7	1.7	3.2	7.1	14	21	30
普通速比時的總效率	%	34	30	28	27	25	19	19	15	15
慢速速比時的總效率	%	24	23	21	19	18	14	14	11	11
絲杠額定效率	%	49	42.5	40	40	36.5	32.5	29	24	28
提升力最大時的絲桿轉矩	Nm	3.2	7.5	16	60	153	437	1390	2312	4100
驅動軸最大許用轉矩	Nm	1.5	3.4	7.1	18	38	93	240	340	570
機箱材料		AL			AL/QT	QT
不帶絲杠和保護管時的重量	kg	0.6	1.2	2.1	6	17	32	57	85	160
每100mm提升量絲杠重量	kg	0.1	0.35	0.45	0.7	1.2	2	4.2	6.6	10.3
傳動時所需潤滑劑量	kg	0.03	0.08	0.14	0.24	0.8	1.1	2.0	2.7	3.2
普通速比A型質量慣性矩③	Kgcm²	0.070	0.122	0.160	0.780	1.917	3.412	16.04	49.12	96.27
普通速比B型質量慣性矩③	Kgcm²	0.069	0.126	0.165	0.794	1.952	3.741	17.58	52.45	103.39
慢速速比A型質量慣性矩③	Kgcm²	0.045	0.088	0.115	0.558	1.371	2.628	12.35	37.05	72.62
慢速速比B型質量慣性矩③	Kgcm²	0.050	0.091	0.119	0.552	1.381	2.647	12.44	37.37	73.15
普通速比時的空載轉矩	Nm	0.06	0.10	0.26	0.36	0.76	1.90	2.64	3.24	3.96
慢速速比時的空載轉矩	Nm	0.04	0.8	0.16	0.26	0.54	1.20	1.94	2.20	2.84

1、①部分規格也可用滾珠絲杠。

②A型、梯形絲杠時的最大許用值；

當使用B型或滾珠絲杠時許用值可能更高。

③指100mm絲杠長度的情況下。

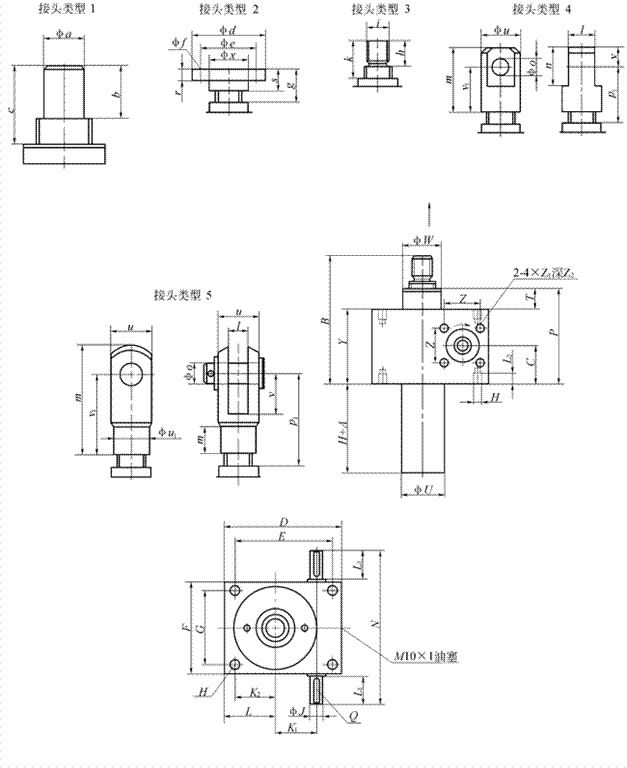

CS型蝸輪絲杠升降機A型結構聯結尺寸

型號CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
絲杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
A	20	20	30	30	45	55	55	65	90
B	77	97（110）	120（124）	132	182	255	275	360	466
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	25.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
P	62	74（87）	93（97）	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12（25）	18（22）	23	32	40	40	50	60
ΦU	28	32	40	50	65	90	125	150	180
ΦW	26	30（48）	40（57）	46	70	85	120	145	170
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
絲杠接頭類型1
Φak6	8	12	15	20	25	40	60	80	95
b	12	15	20	25	30	45	75	100	120
c	15	20	25	30	35	55	90	115	140
絲杠接頭類型2
Φd	50	65	80	90	110	150	220	260	310
Φe	40	48	60	67	85	117	170	205	240
Φf	4×Φ7	4×Φ9	4×Φ11	4×Φ11	4×Φ13	4×Φ17	4×Φ25	4×Φ32	4×Φ38
g	19	24	28	28	34	57	72	92	142
s	16	20	21	23	30	50	60	80	120
r	6	7	8	10	15	20	30	40	40
Φx	26	30	40	46	70	85	120	145	170
絲杠接頭類型3
h	12	19	20	22	29	48	58	78	118
i	M8	M12	M14	M20	M30	M36	M64×3	M72×3	M100×3
k	15	23	25	27	35	55	70	90	140
絲杠接頭類型4
l h10	12	15	20	30	35	40	80	110	120
m	40	55	63	78	100	130	155	220	330
n	20	30	36	45	60	66	110	170	230
Φo H8	8	10	12	16	20	22	60	80	90
p1	33	44	52	58	74	104	117	147	222
Φu	25	30	40	45	60	85	120	160	170
v	10	15	18	25	30	33	50	85	130
v1	30	40	45	53	70	97	105	135	200
絲杠接頭類型5
l H10	8	12	14	20	30	36	——	——	——
m	42	61	72	105	160	188	——	——	——
n	26	37	44	65	100	116	——	——	——
Φo H8	8	12	14	20	30	35	——	——	——
p1	35	52	63.5	85	124	151	——	——	——
u	16	24	27	40	60	70	——	——	——
Φu1	14	20	24.5	34	52	60	——	——	——
v	16	24	28	40	60	72	——	——	——
v1	32	48	56	80	120	144	——	——	——

注：“（）”中的數字僅對滾珠絲杠型適用。

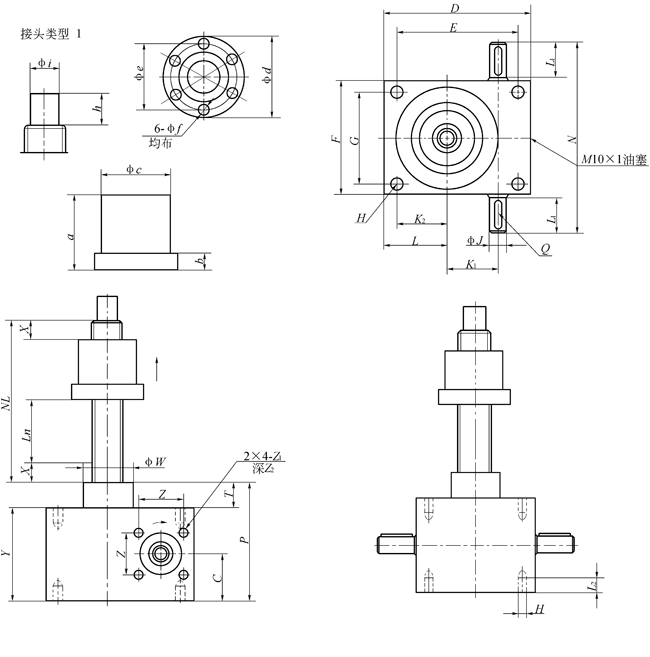

CS型蝸輪絲杠升降機B型結構聯結尺寸

型號CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
絲杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	22.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
NL	Lift+60	Lift+68	Lift+74	Lift+86	Lift+123	Lift+149	Lift+160	Lift+180	Lift+220
P	62	74	93	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12	18	23	32	40	40	50	60
ΦW	26	30	40	46	70	85	120	145	170
裕度X	10	12	15	20	25	25	25	25	30
Y	50	62	75	82	117	160	165	220	266
Z	24	32.5	35	44	55	70	-	-	-
Z1	M6	M8	M8	M8	M10	M10	-	-	-
Z2	6	10	12	12	15	15	-	-	-
運動螺母
a	40	44	44	46	73	99	110	130	160
b	10	12	12	14	16	20	30	35	40
Φch9	24	28	32	42	63	85	105	130	160
Φd	44	48	55	66	95	125	190	240	300
Φe	34	38	45	54	78	105	150	185	230
Φf	5	6	7	7	9	11	17	25	28
絲杠接頭類型1
h	12	15	20	25	30	45	75	100	120
Φik6	8	12	15	20	25	40	60	80	95

注：運動螺母尺寸中“（）”內的數字僅對滾珠絲杠型適用，且滾珠絲杠的“Φf”在外側有標準的沉孔，其中CS50型的“/”前為4005，“/”后為4010滾珠絲杠的螺母尺寸。

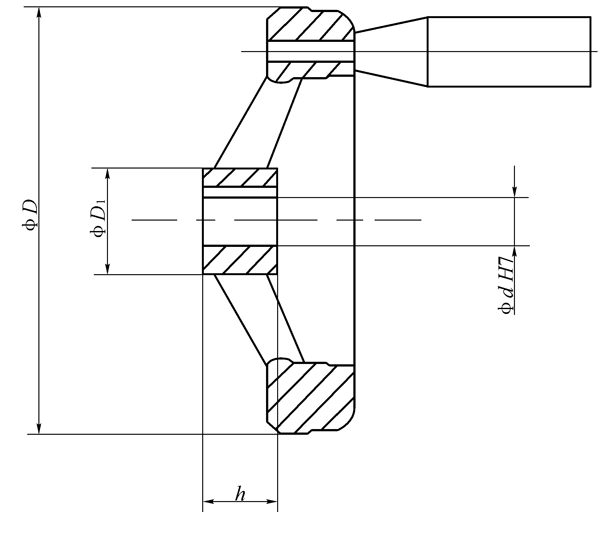

手輪（HW）
