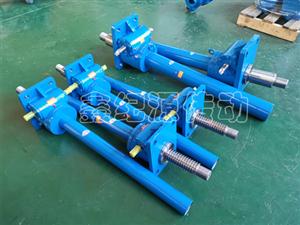

2 | 產品代碼 RSS--蝸輪絲桿升降機 |
3 | 輸入軸聯接方式 D—帶電機法蘭 無代碼—基本型 |
4 | 規格用蝸輪副 中心距表示100 |
5 | 傳動比 12 |
6 | 安裝方式代碼 A、B-基本型 C、D-止旋構造型 E、F-活動螺母構造型 詳見“安裝方式” |
7 | 絲桿頭部型式代碼 R型(圓柱式) H型(栓孔式) S型(螺紋式) T型(頂板式) |
8 | 絲桿行程300mm 共有100、200、300、400、500、600、800、1000mm8種規格,根據使用情況選擇,如需要其它長度行程,也可定做 |
9 | 軸指向 JRSS系列共有A、B、C三種 JRSSD系列共有A、B、C、D四種 詳見“軸指向表示” |
10 | 護管 P-帶護管 無代-不帶護管 |

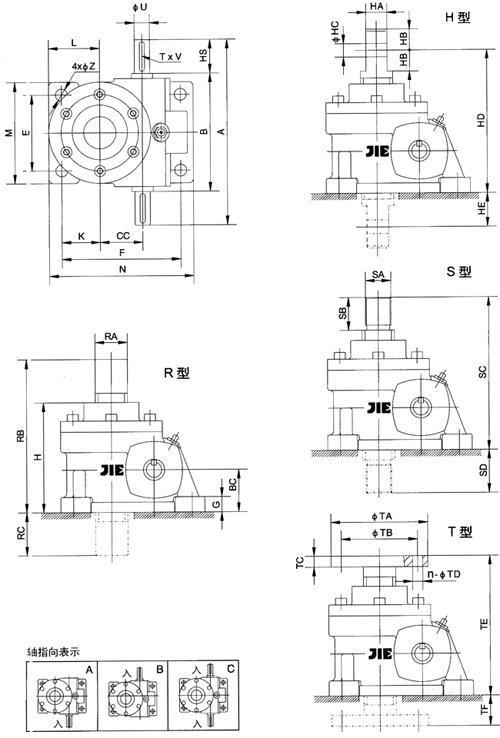

型號 規格 | A B HS | E F Z | BC G H | CC K | Tr | L M N | U T×V | 絲桿頭部型式 | ||||||
R型 | H型 | S型 | T型 | |||||||||||
RA RB RC | HA HB HC | HD HE | SA | SB SC SD | TA TB TC | n-TD TE TF | ||||||||
JRSS35 | 170 110 30 | 66 111 12 | 40 15 110 | 35 38 | Tr26×5 | 50 90 135 | 15 5×3 | 26 165 55 | 16 20 12 | 165 55 | M16×1.5 | 28 150 40 | 88 70 10 | 4-ф10 135 25 |
JRSS40 | 220 140 40 | 80 125 12 | 50 18 130 | 40 42 | Tr32×6 | 57 110 155 | 18 6×3.5 | 32 195 65 | 20 25 14 | 195 65 | M22×1.5 | 32 180 50 | 98 80 13 | 4-ф10 160 30 |
JRSS50 | 220 140 40 | 90 140 14 | 50 18 130 | 50 45 | Tr38×6 | 60 120 170 | 18 6×3.5 | 38 195 65 | 25 25 16 | 195 65 | M30×1.5 | 35 180 50 | 114 90 13 | 4-ф12 160 30 |
JRSS60 | 256 176 40 | 100 190 18 | 60 20 160 | 60 70 | Tr46×8 | 90 140 230 | 25 8×4 | 46 225 65 | 32 32 20 | 255 95 | M33×1.5 | 40 220 60 | 138 100 16 | 4-ф14 200 40 |
JRSS60B | 264 184 40 | 110 190 18 | 60 20 160 | 60 70 | Tr52×8 | 90 150 230 | 25 8×4 | 52 225 65 | 36 32 24 | 255 95 | M39×1.5 | 45 220 60 | 148 110 20 | 4-ф18 210 50 |
JRSS70 | 316 216 50 | 140 210 18 | 70 25 180 | 70 75 | Tr65×10 | 95 180 250 | 28 8×4 | 65 250 70 | 44 35 26 | 295 115 | M45×1.5 | 55 260 80 | 178 125 25 | 4-ф21 235 55 |
JRSS100 | 390 260 65 | 190 260 22 | 85 30 220 | 100 85 | Tr75×12 | 110 230 310 | 32 10×5 | 75 295 75 | 56 44 35 | 355 135 | M60×2 | 65 300 80 | 188 140 28 | 4-ф21 285 65 |
JRSS120 | 420 290 65 | 210 305 22 | 100 30 260 | 120 105 | Tr80×12 | 130 260 355 | 35 10×5 | 80 355 95 | 60 54 38 | 410 150 | M64×2 | 70 360 100 | 218 170 30 | 4-ф25 330 70 |
JRSS130 | 480 340 70 | 240 355 22 | 120 30 315 | 130 130 | Tr90×14 | 160 300 415 | 45 14×5.5 | 90 430 115 | 70 64 45 | 480 165 | M76×2 | 75 435 120 | 248 200 32 | 4-ф27 390 75 |
JRSS150 | 550 360 95 | 250 385 27 | 125 35 345 | 150 135 | Tr100×16 | 170 320 455 | 50 14×5.5 | 100 485 140 | 80 70 55 | 545 200 | M90×2 | 100 495 150 | 358 280 35 | 6-ф27 445 100 |

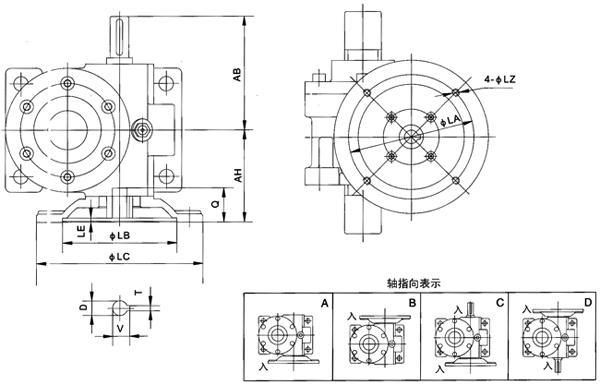

型號規格 | 法蘭規格 | AB | AH | LA | LB | LC | LE | LZ | D | Q | T×V |
JRSSD40 | 71B5 | 110 | 72 | 130 | 110 | 160 | 4 | M8 | ф14 | 33 | 5×16.3 |
JRSSD50 | 71B5 | 110 | 80 | 130 | 110 | 160 | 4 | M8 | ф14 | 33 | 5×16.3 |
JRSSD60 | 80B5 | 128 | 100 | 165 | 130 | 200 | 4.5 | M10 | ф19 | 43 | 6×21.8 |
90B5 | ф24 | 53 | 8×27.3 | ||||||||
JRSSD60B | 80B5 | 132 | 100 | 165 | 130 | 200 | 4.5 | M10 | ф19 | 43 | 6×21.8 |
90B5 | ф24 | 53 | 8×27.3 | ||||||||
JRSSD70 | 90B5 | 158 | 120 | 165 | 130 | 200 | 4.5 | M10 | ф24 | 53 | 8×27.3 |
JRSSD100 | 100/112B5 | 195 | 150 | 215 | 180 | 250 | 5 | M12 | ф28 | 63 | 8×31.3 |
JRSSD120 | 100/112B5 | 210 | 165 | 215 | 180 | 250 | 5 | M12 | ф28 | 63 | 8×31.3 |
JRSSD130 | 132B5 | 240 | 194 | 265 | 230 | 300 | 5 | M12 | ф38 | 83 | 10×41.3 |
JRSSD150 | 132B5 | 275 | 218 | 265 | 230 | 300 | 5 | M12 | ф38 | 83 | 10×41.3 |
故障情況 | 故障原因 | 解決辦法 |
振動 | 原動機與升降機連接不當 | 調整至適當位置,重新正確固緊 |
蝸輪副齒部磨耗或損傷 | 更換蝸輪副 | |
軸承磨損 | 更換軸承 | |
螺栓松脫 | 固緊螺栓 | |
雜音 | 軸承損傷或間隙過大 | 更換軸承 |
蝸輪副嚙合不良 | 修整齒面或更換蝸輪副 | |
潤滑油(脂)過少 | 補加潤滑油(脂) | |
漏油 | 油封唇口磨損 | 更換油封 |
油封檔軸頸磨損 | 更換輸入軸或蝸輪 | |
蝸輪副齒面 磨損過快 | 超負荷運轉 | 調整至適當負荷 |
潤滑油(脂)不符合要求 | 按油品潤滑更換潤滑油(脂) | |
潤滑油(脂)過少 | 補加潤滑油(脂) | |
未按規定適時換油,潤滑油劣化 | 按規定要求適時換油 | |
運轉溫度過高 | 采取合適措施,降低環境溫度 | |
絲桿副齒面 磨損過快 | 超負荷運轉 | 調整至適當負荷 |
潤滑脂干枯或變質 | 去污擦凈,重新加潤滑脂 | |
有橫向載荷 | 加導向裝置 |
注:如果發生其他故障無法解決時,請隨時與廠家聯系,以便提供咨詢服務。
