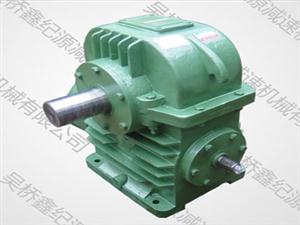

HWB環面蝸桿減速機
HWB環面蝸桿減速機的詳細內容
HWB蝸桿減速機的詳細介紹
HWT、HWB型直廓環面蝸桿減速機適用范圍及標記示例JB/T7936—1999
(1)適用范圍
本標準規定了直廓環面蝸桿減速器的主要基本參數、技術要求、承載能力和選用方法。主要適用于冶金、礦山、起重、運輸、石油、化工、建筑等機械設備的減速傳動。其使用條件為：兩軸交錯角為90°；蝸桿轉速不超過1500r/min；蝸桿中間平面分度圓滑動速度不超過16m/s；減速器工作的環境溫度為0～40℃，當環境溫度低于0℃或高于40℃時，潤滑油要相應加熱或冷卻；蝸桿軸可正、反向運轉。

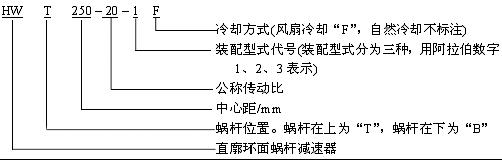

(2) 標記示例
|

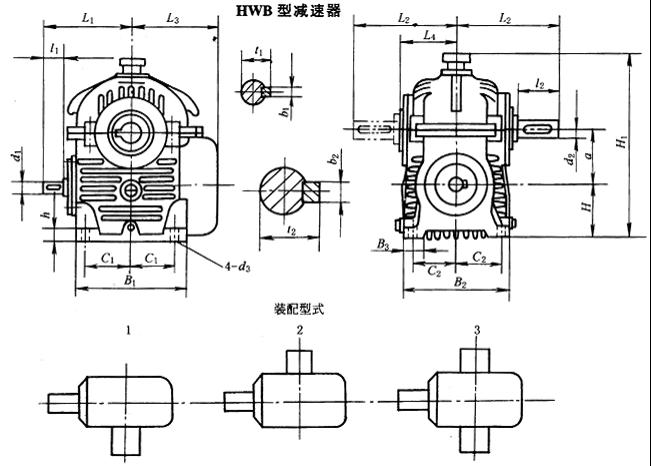

型 號 |
a |
B1 |
B2 |
B3 |
C1 |
C2 |
H |
d1 |
l1 |
b1 |
t1 |
L1 |
|
HWB100 |
100 |
250 |
220 |
50 |
100 |
90 |
100 |
28js6 |
60 |
8 |
31 |
220 |
|
HWB125 |
125 |
280 |
260 |
60 |
115 |
105 |
125 |
35k6 |
80 |
10 |
38 |
260 |
|
HWB160 |
160 |
380 |
310 |
70 |
155 |
130 |
160 |
45k6 |
110 |
14 |
48.5 |
340 |
|
HWB200 |
200 |
450 |
360 |
80 |
185 |
150 |
180 |
55m6 |
110 |
16 |
59 |
380 |
|
HWB250 |
250 |
540 |
430 |
90 |
225 |
180 |
200 |
65m6 |
140 |
18 |
69 |
460 |
|
HWB280 |
280 |
640 |
500 |
110 |
270 |
210 |
225 |
75m6 |
140 |
20 |
79.5 |
530 |
|
HWB315 |
315 |
700 |
530 |
120 |
280 |
225 |
250 |
80m6 |
170 |
22 |
85 |
590 |
|
HWB355 |
355 |
750 |
560 |
130 |
300 |
245 |
280 |
85m6 |
170 |
22 |
90 |
610 |
|
HWB400 |
400 |
840 |
620 |
140 |
315 |
260 |
315 |
95m6 |
170 |
25 |
100 |
660 |
|
HWB450 |
450 |
930 |
700 |
150 |
355 |
300 |
355 |
100m6 |
210 |
28 |
106 |
740 |
|
HWB500 |
500 |
1020 |
760 |
170 |
400 |
320 |
400 |
110m6 |
210 |
28 |
116 |
790 |
|
型 號 |
d2 |
l2 |
b2 |
t2 |
L2 |
L3 |
L4 |
H1 |
h |
d3 |
油量/L |
重量/kg |
|
HWB100 |
50k6 |
82 |
14 |
53.5 |
220 |
220 |
120 |
373 |
25 |
16 |
3 |
70 |
|
HWB125 |
60m6 |
82 |
18 |
64 |
240 |
260 |
142 |
445 |
30 |
20 |
4 |
132 |
|
HWB160 |
75m6 |
105 |
20 |
79.5 |
310 |
320 |
177 |
560 |
35 |
24 |
8 |
170 |
|
HWB200 |
90m6 |
130 |
25 |
95 |
350 |
380 |
192 |
655 |
40 |
24 |
13 |
280 |
|
HWB250 |
110m6 |
165 |
28 |
116 |
430 |
440 |
230 |
800 |
45 |
28 |
21 |
475 |
|
HWB280 |
120m6 |
165 |
32 |
127 |
470 |
530 |
255 |
910 |
50 |
35 |
27 |
725 |
|
HWB315 |
130m6 |
200 |
32 |
137 |
500 |
555 |
260 |
963 |
55 |
35 |
35 |
1030 |
|
HWB355 |
140m6 |
200 |
36 |
148 |
530 |
590 |
300 |
1082 |
60 |
35 |
48 |
1590 |
|
HWB400 |
150m6 |
200 |
36 |
158 |
560 |
655 |
310 |
1230 |
70 |
42 |
60 |
2140 |
|
HWB450 |
170m6 |
240 |
40 |
179 |
640 |
705 |
360 |
1375 |
75 |
42 |
85 |
2510 |
|
HWB500 |
180m6 |
240 |
45 |
190 |
670 |
775 |
390 |
1510 |
80 |
42 |
110 |
3370 |
