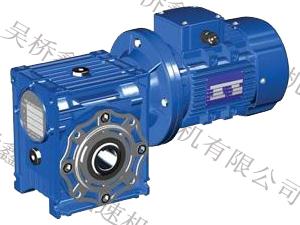

二、鋁合金微型蝸桿減速機特點
1.鋁合金微型蝸桿減速機是方箱外形、鋁合金壓鑄箱體，美觀大方。
2.鋁合金微型蝸桿減速機的散熱性能優良，承載能力大。
3.鋁合金微型蝸桿減速機多面安裝、空心輸出軸結構，另配有各種輸入、出方式，并能方便的與其他機械組合，適應性強。
4.鋁合金微型蝸桿減速機傳動平穩、寧靜無噪音、可靠、效率高。

三、鋁合金微型蝸桿減速機產品具體型號：
NMRV30型蝸桿減速機、NMRV40型蝸桿減速機、NMRV50型蝸桿減速機、NMRV63型蝸桿減速機 NMRV75型蝸桿減速機、NMRV90型蝸桿減速機、NMRV110型蝸桿減速機、NMRV130型蝸桿減速機

1.型號、中心距

型號	NRV帶輸入軸式減速器  NMRV帶輸入法蘭式減速機（配合電機使用）
中心距	25	30	40	50	63	75	90	110	130

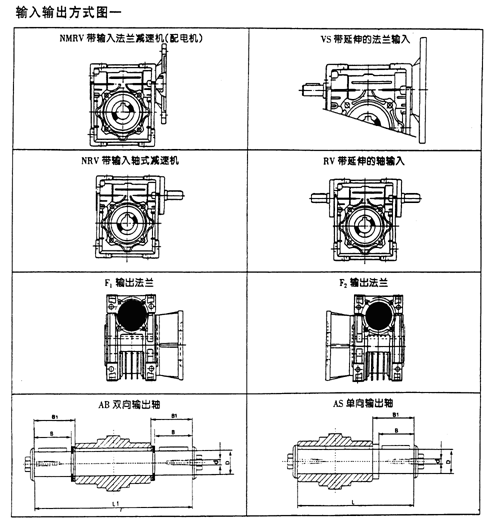

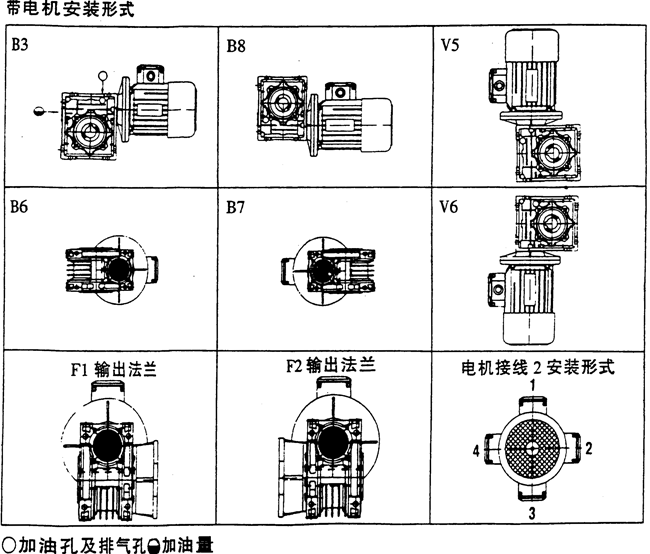

2.型式：輸入型式分為孔輸入、軸輸入、帶延伸的軸輸入、帶延伸的法蘭輸入四種，輸出形式分為孔輸出、單向軸輸出、雙向軸輸出、法蘭輸出四種。

四、鋁合金微型蝸桿減速機主要性能參數表



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
25	7.5	186.7	0.09	4
	10	140	0.09	5
	15	93.3	0.09	7
	20	70	0.09	9
	30	46.7	0.09	12
	40	35	0.09	15
	50	28	0.06	12
	60	23.3	0.06	14



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
30	7.5	186.7	0.18	7
	10	140	0.18	9
	15	93.3	0.18	13
	20	70	0.18	17
	25	56	0.18	21
	30	46.7	0.18	24
	40	35	0.12	19
	50	28	0.12	23
	60	23.3	0.09	19
	80	17.5	0.06	14



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
40	7.5	186.7	0.37	16
	10	140	0.37	27
	15	93.3	0.37	28
	20	70	0.37	39
	25	56	0.37	47
	30	46.7	0.37	53
	40	35	0.25	44
	50	28	0.22	47
	60	23.3	0.18	43
	80	17.5	0.12	34
	100	14	0.12	38



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
50	7.5	186.7	0.75	33
	10	140	0.75	42
	15	93.3	0.75	58
	20	70	0.75	81
	25	56	0.55	71
	30	46.7	0.55	81
	40	35	0.55	101
	50	28	0.37	80
	60	23.3	0.37	89
	80	17.5	0.25	72
	100	14	0.18	60



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
63	7.5	186.7	1.50	68
	10	140	1.50	88
	15	93.3	1.50	126
	20	70	1.50	166
	25	56	1.10	146
	30	46.7	1.10	167
	40	35	1.10	207
	50	28	0.55	124
	60	23.3	0.55	140
	80	17.5	0.37	115
	100	14	0.37	129



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
75	7.5	186.7	4	182
	10	140	3	180
	15	93.3	3	261
	20	70	2.20	240
	25	56	1.50	205
	30	46.7	2.20	337
	40	35	1.10	216
	50	28	1.10	264
	60	23.3	1.10	279
	80	17.5	0.55	180
	100	14	0.55	206



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
90	7.5	186.7	4	180
	10	140	4	236
	15	93.3	4	342
	20	70	4	458
	25	56	3	420
	30	46.7	3	479
	40	35	2.20	433
	50	28	2.20	492
	60	23.3	1.50	424
	80	17.5	1.10	365
	100	14	0.75	302



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
110	7.5	186.7	7.50	345
	10	140	7.50	455
	15	93.3	5.50	484
	20	70	5.50	638
	25	56	5.50	790
	30	46.7	4	647
	40	35	3	638
	50	28	3	767
	60	23.3	2.20	648
	80	17.5	1.50	548
	100	14	1.10	473



中心距a	減速比i	輸出速度n2	電機功率Kw1	輸出轉矩M2
130	7.5	186.7	7.50	343
	10	140	7.50	453
	15	93.3	7.50	664
	20	70	7.50	864
	25	56	7.50	1074
	30	46.7	5.50	900
	40	35	5.50	1171
	50	28	5.50	1379
	60	23.3	4	1179
	80	17.5	2.20	816
	100	14	2.20	966

注：單位

n1=輸入速度	RPM
n2=輸入速度	RPM
M2=輸出扭矩	Nm

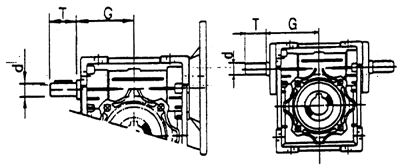

同向輸出軸伸尺寸及安裝規格軸芯尺寸

同向輸出軸伸尺寸

中心距a	G	d(js6)	T
30	45	9	20
40	59	11	23
50	64	14	30
63	75	19	40
75	90	24	50
90	108	24	50
110	135	28	60

安裝規格軸芯尺寸D

中 心 距a	安裝規格				減速比i
	法蘭型號	N M P			7.5	10	15	20	25	30	40	50	60	80	100
					軸芯尺寸D
25	56B14	50	65	80	9	9	9	9		9	9	9
30	63B5	95	115	140	11	11	11	11	11	11	11	11
	63B14	60	75	90	11	11	11	11	11	11	11	11
	56B14	50	65	80									9	9
40	74B5	110	130	160	14	14	14	14	14	14	14	14
	63B5	95	115	140									11	11	11
50	80B5	130	165	200	19	19	19	19	19	19	19
	71B5	110	130	160								14	14	14
	63B5	95	115	140											11
63	90B35	130	165	200	24	24	24	24	24	24	24
	80B5	130	165	200								19	19
	71B5	110	130	160										14	14
75	100/112B35	180	215	250	28	28	28	28		28
	90B35	130	165	200					24		24	24	24
	80B5	130	165	200										19	19
90	100/112B35	180	215	250	28	28	28	28	28	28	28	28
	90B35	130	165	200									24	24
	80B5	130	165	200											19
110	132B35	230	265	300	38	38	38	38	38
	100/112B35	180	215	250						28	28	28	28
	90B35	130	165	200										24	24
130	132B35	230	265	300	38	38	38	38	38	38	38	38
	100/112B35	180	215	250									28	28	28

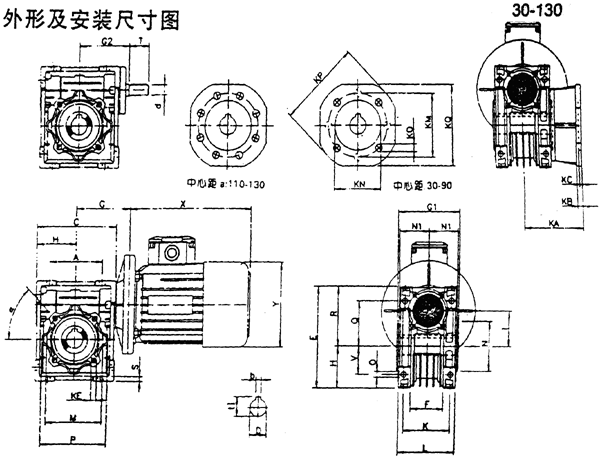

五、鋁合金微型蝸桿減速機外形安裝尺寸

中心距a	安裝參數表
	A	C	D	E	F	G	H	I	L	M	N	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	63	40	30	56	65	55	6.5	75	44	57	5.5	20	27	11
40	70	100	18	121	43	70	50	40	71	75	60	7	87	55	71	6.5	23	35	60
50	80	120	25	144	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	144	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	73	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	334		180	147.5	130	154	215	180	16	250	140	187.5	15	80	100	120

中心 距a	安裝參數表
	G1	G2	N1	KA	KB	KC	KE	α	KM	KN	KO	KP	KQ	d	b	t1
30	63	50	29	54.5	6	4	M6×11(n.4)	0°	68	50	6.5(4/90°)	80	70	9	5	16.3
40	78	60	36.5	67	7	4	M6×8(n.4)	45°	87	60	9(4/90°)	110	95	11	6	20.8
50	92	74	43.5	90	9	5	M8×10(n.4)	45°	90	70	11(4/90°)	125	110	14	8	28.3
63	112	90	53	97	10	6	M8×14(n.8)	45°	150	115	11(4/90°)	180	142	19	8	28.3
75	118	105	57	111	13	6	M8×14(n.8)	45°	165	130	14(4/90°)	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n.8)	45°	175	152	14(4/90°)	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×30(n.8)	45°	220	170	14(4/45°)	270	250	28	12	45.3
130	170	162	80.5	151.5	15	6	M12×40(n.8)	45°	255	180	16(4/45°)	320	290	30	14	48.8
