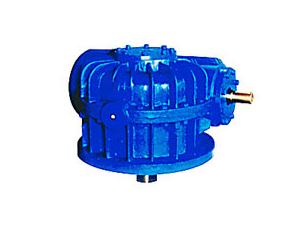

TPS減速機是平面包絡環面蝸桿（JB/T9051-1991）減速機。中心距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面包絡環面蝸桿減速機是新興的一種傳動裝置，其承載能力大，傳動效率高，結構緊湊、合理。這種減速機可以廣泛地應用于各種傳動機械中的減速傳動，如冶金、礦產、起重、化工、建筑、橡塑、船舶等行業以及其它機械設備上，適用工作環境溫度為-40℃～+40℃，輸入軸轉速不大于1500轉/分，蝸桿軸可正反兩方向旋轉。此減速機是按照中華人民共和國機械行業標準JB/T9051——1999《平面包絡環面蝸桿減速機》設計制造。

型號	a	（Ф） D	（Ф） D1	h1	（Ф） B	B1	B2	H	L	L1	L2	L3	L4	l	l1	d	d1	b	b1	t	t 1	h	Ф	質量 （kg）
TPS125	125	380	280	6	330	265	193	180	307	280	203	320	175	82	140	40	70	12	20	43	74.5	25	19	170
TPS160	160	530	380	10	470	338	268	200	375	365	280	375	190	82	170	50	85	14	25	53.5	90	40	24	290
TPS200	200	650	480	10	580	405	335	250	425	436	330	400	210	82	170	55	95	16	28	59	101	40	32	530
TPS250	250	800	600	12	700	495	400	280	530	520	406	495	270	105	210	65	120	18	32	69	127	50	35	930
TPS315	315	920	710	15	820	623	460	355	630	605	492	600	340	130	250	80	140	22	36	85	148	65	39	1300
TPS400	400	1100	850	15	1000	740	550	420	720	692	540	720	405	165	300	100	180	28	45	106	190	75	48	2450
TPS500	500	1340	1060	20	1200	920	675	530	850	845	680	840	488	165	350	110	200	32	45	117	210	90	56	3850

TPS系列傳動比標記方法

中心距a（mm）	傳動比i	輸入軸轉速n1（r/min）
		500	600	750	1000	1500
		輸出轉矩T2（N·m）
80	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	416 424 450 424 421 411 381 368 386	391 402 434 404 402 394 361 350 361	363 383 414 374 382 389 352 336 371	330 351 379 348 353 353 313 311 327	282 295 319 296 297 301 274 263 276
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	833 863 920 855 852 836 771 740 781	740 804 872 815 813 796 731 719 748	738 763 833 758 769 776 704 681 721	667 686 752 690 701 707 649 624 659	487 569 616 580 587 592 540 523 550
125	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	1574 1625 1744 1649 1622 1590 1465 1416 1485	1431 1497 1662 1554 1529 1502 1383 1353 1401	1376 1424 1554 1406 1448 1460 1330 1288 1352	1234 1279 1418 1292 1303 1315 1200 1157 1221	1012 1022 1138 1054 1066 1076 979 947 998
160	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	3254 3344 3600 3375 3360 3296 3032 2924 3074	3025 3141 3411 3217 3223 3148 2896 2841 2941	2808 2918 3194 2920 3018 3016 2751 2661 2806	2480 2593 2846 2615 2659 2700 2444 2361 2489	1995 2098 2345 2129 2150 2166 1978 1906 2009
200	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	6032 6311 6670 6338 6199 6125 5607 5486 5942	5565 5797 6350 5891 5789 5706 5264 5140 5322	5106 5336 5754 5286 5343 5384 4919 4755 5006	4521 4599 4990 4603 4752 4796 4370 4229 4446	3487 3703 3969 3704 3749 3791 3462 3327 3503
250	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	10710 10875 12132 11476 11415 11225 10301 10026 10523	9857 10374 11378 10583 10596 10439 9623 9461 9791	9135 9569 10386 9454 9732 9829 8165 8697 9095	7909 8185 8888 8332 8473 8561 7793 7545 7482	6220 6657 7049 6614 6689 7353 6170 5968 6284
315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	20531 21706 22807 21624 21683 21349 19621 18952 19893	18704 19579 21048 19904 20039 19700 18163 17789 18380	17717 17561 19258 17592 18168 18353 16722 16208 17135	14281 15073 16703 15163 15788 15940 14547 14443 15298	11316 11933
						12924 11958 12339 12308 11213 10996 11587
400	10.0 12.5 16., 0 20.0 25.0 31.5 40.0 50.0 63.0	39025 41954 46214 43614 42595 42053 38634 37314 39072	37673 38961 42106 39703 49424 38855 35397 35019 36391	33126 34961 38161 35055 35867 36066 32927 31952 33642	28201 29441 32667 30158 30774 31129 28446 27559 29032	21757 22768 25055 22977 23348 23615 21587 20874 22006
500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	69181 71595 77939 72547 73264 72352 66450 64677 68066	62115 65363 70237 67338 67894 66108 61738 60493 62841	55330 53247 63733 59045 61458 61895 56446 55074 57755	46382 48519	35214 36353 40867 37410 39404 39716 36369 35191 36953

TPS系列選型參數 中心距a （mm）

型號		中心距a
TPG	第一系列	80	100	—	—	—	—	—	—	—	—	—	—	—
	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

型 號	TPG TPU TPS TPA
公稱傳動比i	10	12.5	16	20	25	31.5	40	50	63
