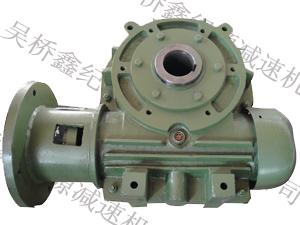

SCW 型軸裝式圓弧圓柱蝸桿減速器（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。

工作條件：減速器蝸桿軸轉速不超過 1500 r/min；工作環境溫度為－ 40～40 ℃，當工作環境溫度低于0 ℃時，啟動前潤滑油必須加熱到0 ℃以上；減速器可正、反向運轉。

一、SCWU型軸裝式圓弧圓柱蝸桿減速機詳細介紹：

SCWU63軸裝式圓弧圓柱蝸桿減速機、SCWU80軸裝式圓弧圓柱蝸桿減速機、

SCWU100軸裝式圓弧圓柱蝸桿減速機、SCWU125軸裝式圓弧圓柱蝸桿減速機、

SCWU140軸裝式圓弧圓柱蝸桿減速機、SCWU160軸裝式圓弧圓柱蝸桿減速機、

SCWU180軸裝式圓弧圓柱蝸桿減速機、SCWU200軸裝式圓弧圓柱蝸桿減速機、

SCWU225軸裝式圓弧圓柱蝸桿減速機、SCWU250軸裝式圓弧圓柱蝸桿減速機、

SCWU280軸裝式圓弧圓柱蝸桿減速機、SCWU315軸裝式圓弧圓柱蝸桿減速機

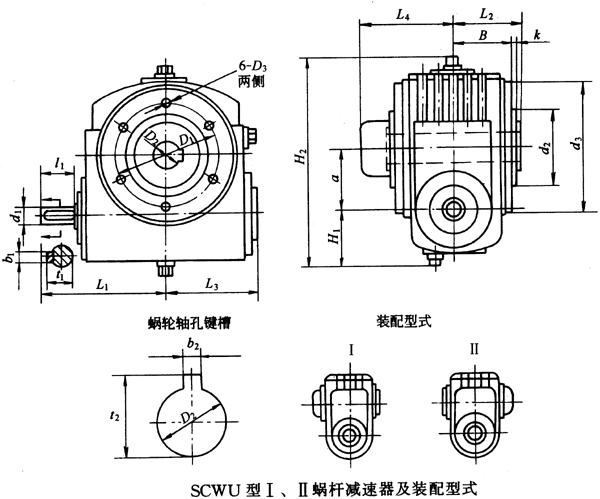

SCWU型減速器I、II裝配型式主要尺寸 /mm

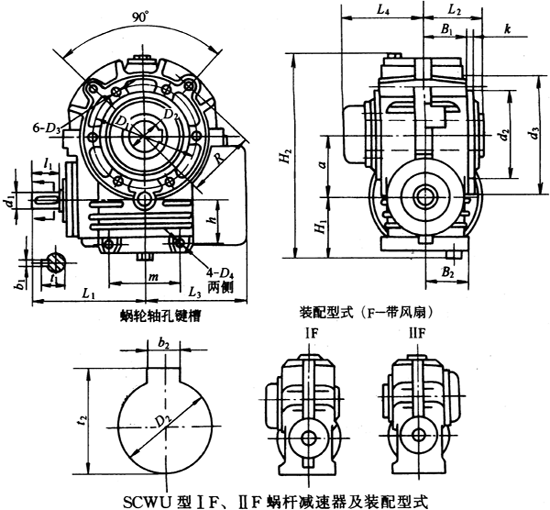

 SCWU型減速器IF、IIF裝配型式主要尺寸 /mm

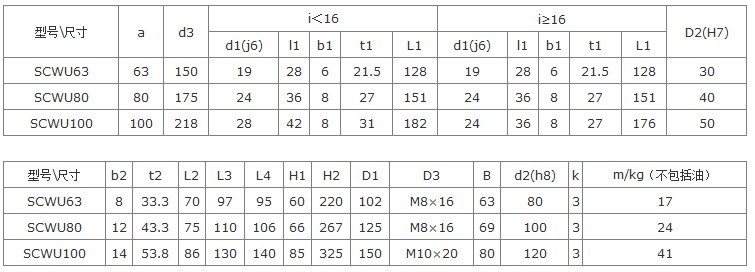

型號\尺寸	a	d3	i＜16					i≥16					D2(H7)	b2	t2	L2
			d1	l1	b1	t1	L1	d1	l1	b1	t1	L1
SCWU 125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWU 140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWU160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	79	20	74.9	125
SCWU180	180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22	85.4	137.5
SCWU200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWU225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWU250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWU280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWU315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200



型號\尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	h	d2(h8)	k	m/kg
SCWU125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWU140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWU160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWU180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWU200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWU225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWU250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWU280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWU315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655



二、SCWS型軸裝式圓弧圓柱蝸桿減速機詳細介紹：

SCWS63軸裝式圓弧圓柱蝸桿減速機、SCWS80軸裝式圓弧圓柱蝸桿減速機、
SCWS100軸裝式圓弧圓柱蝸桿減速機、SCWS125軸裝式圓弧圓柱蝸桿減速機、

SCWS140軸裝式圓弧圓柱蝸桿減速機、SCWS160軸裝式圓弧圓柱蝸桿減速機、

SCWS180軸裝式圓弧圓柱蝸輪減速機、SCWS200軸裝式圓弧圓柱蝸桿減速機、

SCWS225軸裝式圓弧圓柱蝸桿減速機、SCWS250軸裝式圓弧圓柱蝸桿減速機、

SCWS280軸裝式圓弧圓柱蝸桿減速機、SCWS315軸裝式圓弧圓柱蝸桿減速機







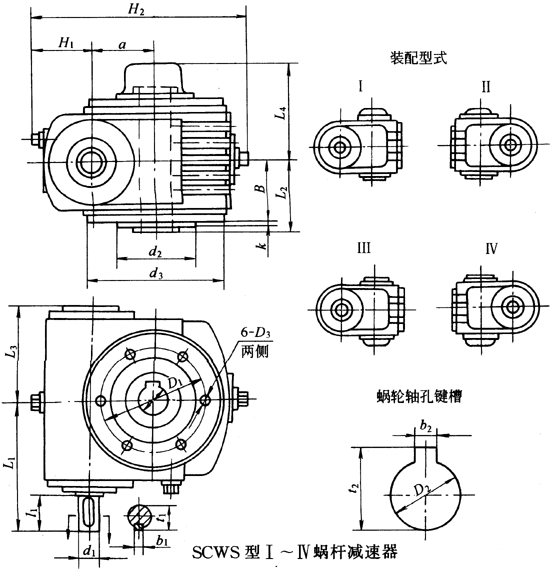

SCWS型蝸桿減速器IF～I(xiàn)VF裝配型式主要尺寸 /mm

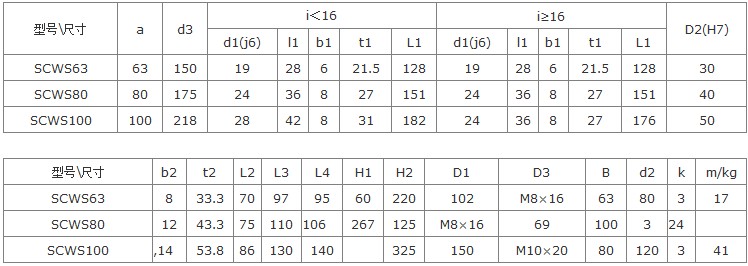

型號\尺寸	a	d3	i＜16					i≥16					D2(H7)	b2	t2	L2
			d1	l1	b1	t1	L1	d1	l1	b1	t1	L1
SCWS125	125	235	32k6	58	10	35	218	28j6	42	8	31	202	60	18	64.4	107
SCWS140	140	265	38k6	58	10	41	228	28j6	42	8	31	212	65	18	69.4	120
SCWS160	160	300	42k6	82	12	45	277	32k6	58	10	35	253	70	20	74.9	125
SCWS180	180	330	42k6	82	12	45	292	32k6	58	10	35	268	80	22	85.4	137.5
SCWS200	200	365	48k6	82	14	51.5	324	38k6	58	10	41	300	85	22	90.4	143
SCWS225	225	415	48k6	82	14	51.5	342	38k6	58	10	41	318	95	25	100.4	160
SCWS250	250	475	55k6	82	16	59	380	42k6	82	12	45	380	105	28	111.4	168
SCWS280	280	540	60m6	105	18	64	430	48k6	82	14	51.5	407	115	32	122.4	180
SCWS315	315	600	65m6	105	18	69	470	48k6	82	14	51.5	447	125	32	132.4	200



型號\尺寸	L3	L4	H1	H2	D1	D3	D4	B1	B2	m	R	h	d2(h8)	k	m/kg
SCWS125	202	143	105	380	210	M12×24	13×35	84	84	145	135	80	180	10	80
SCWS140	220	152	125	433	235	M12×24	13×35	95	95	160	150	105	200	10	108
SCWS160	245	158	125	470	270	M12×24	13×35	95	95	170	170	95	220	10	138
SCWS180	260	175	150	530	290	M16×30	17×45	110	110	200	190	125	245	12	183
SCWS200	295	185	148	580	320	M16×30	17×45	115	115	250	213	110	245	12	243
SCWS225	320	198	170	640	360	M16×30	17×45	130	130	280	235	145	265	12	286
SCWS250	360	203	150	682	420	M16×30	17×45	135	135	320	265	125	280	12	350
SCWS280	390	227	165	755	450	M20×38	21×55	150	150	380	295	130	350	14	483
SCWS315	430	252	195	850	520	M20×38	21×55	170	170	410	340	150	380	15	655



 三、SCWO型軸裝式圓弧圓柱蝸桿減速機詳細介紹：

SCWO63軸裝式圓弧圓柱蝸桿減速機、SCWO80軸裝式圓弧圓柱蝸桿減速機

SCWO100軸裝式圓弧圓柱蝸桿減速機、SCWO125軸裝式圓弧圓柱蝸桿減速機

SCWO140軸裝式圓弧圓柱蝸桿減速機、SCWO160軸裝式圓弧圓柱蝸桿減速機

SCWO180軸裝式圓弧圓柱蝸桿減速機、SCWO200軸裝式圓弧圓柱蝸桿減速機

SCWO225軸裝式圓弧圓柱蝸桿減速機、SCWO250軸裝式圓弧圓柱蝸桿減速機

SCWO280軸裝式圓弧圓柱蝸桿減速機、SCWO315軸裝式圓弧圓柱蝸桿減速機

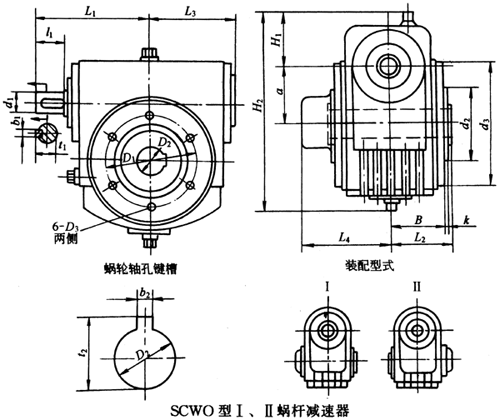

SCWO型減速器I、II裝配型式主要尺寸 /mm 型號\尺寸 a d3 i＜16 i≥16 D2(H7) d1(j6) l1 b1 t1 L1 d1(j6) l1 b1 t1 L1 SCWO 63 63 150 19 28 6 21.5 128 19 28 6 21.5 128 30 SCWO80 80 175 24 36 8 27 151 24 36 8 27 151 40 SCWO100 100 218 28 42 8 31 182 24 36 8 27 176 50   型號\尺寸 b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2(h8) k m/kg SCWO 63 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17 SCWO80 12 43.3 75 110 106 66 267 125 M8×16 69 100 3 24 SCWO100 14 53.8 86 130 140 85 325 150 M10×20 80 120 3 41

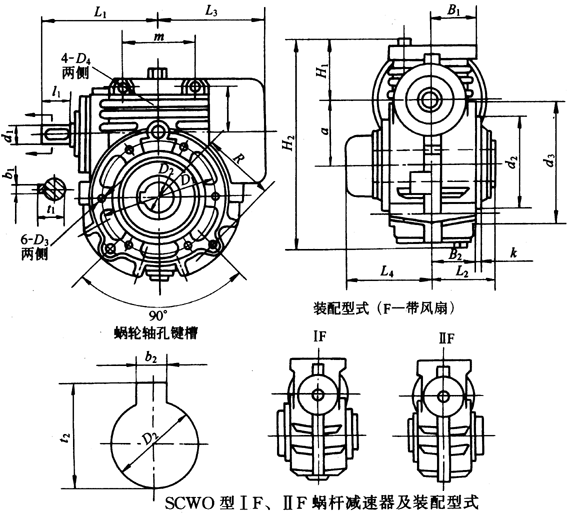

SCWO型ⅠF、ⅡF蝸桿減速器及裝配型式 /mm
